[라즈베리파이] 조립(3B, TouchScreen)

준비물

• 라즈베리파이 키트(3B, TouchScreen)
• 십자 드라이버
• OS를 설치할 sd카드, USB리더

sd카드에 OS만 설치하면, 나머지는 책상에 가져오기만 하면 된다.
OS 파일은 https://www.raspberrypi.org/downloads/raspberry-pi-os/ 에서 다운받아 압축을 풀어놓자.

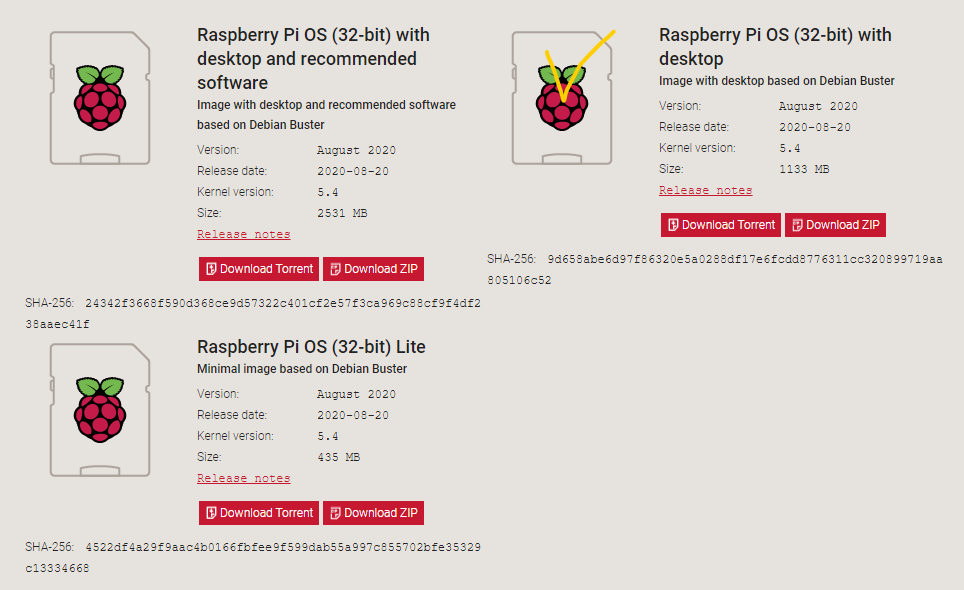

저는 요걸 설치했습니다.

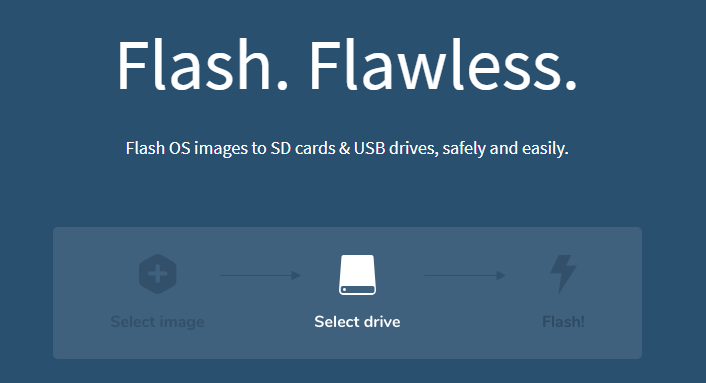

이제 OS파일을 sd카드에 씌워줄 Etcher를 다운받자. https://www.balena.io/etcher/

이제 sd카드를 USB리더기에 끼워 컴퓨터와 연결하고 관리자 권한으로 Etcher를 실행한다.
1. Select image에서 아까 다운 받은 OS파일을 선택하고,
2. Select drive에서 sd카드를 선택하고,
3. Flash!를 눌러 씌운다.

위 과정이 모두 끝났다면 조립 준비는 끝났다.



설치 방법

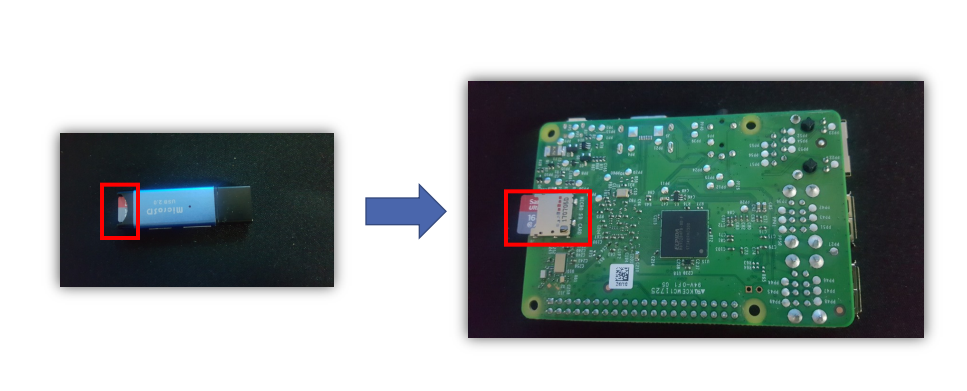

작업이 모두 끝나면 라즈베리파이 뒷면에 sd카드를 넣어주자.

그 다음은 아래 영상을 참고하여 그대로 따라하자. 영상을 보기 전에 꼭 봐야할 것들이 있다.
첫번째, 영상에서는 DSI 리본을 뚝딱 끼우시는데, DSI 리본을 처음 접한 사람들은 헤맬 수 있다.

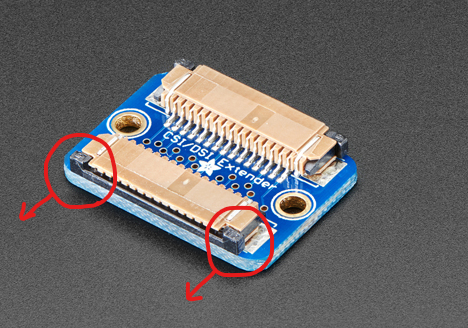

리본을 꽂는 곳을 보면 다음과 같은 커넥터가 있다. 아래 표시된 부분을 조심스럽게 당겨 빼고, DSI 리본을 넣은다음 다시 닫으면 된다.

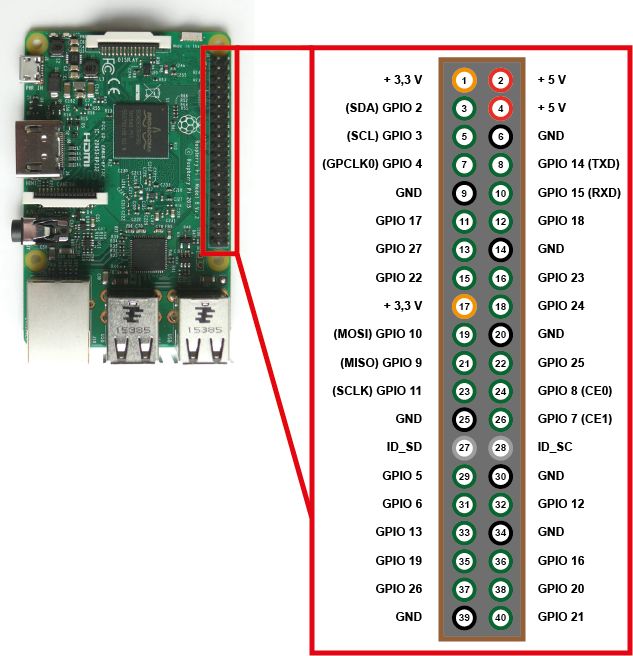

두번째, 유튜브 영상이 오역된 부분이 있다. 먼저 라즈베리파이의 핀 번호는 아래 사진과 같이 되어있다.
영상은 무시하고 아래처럼 연결해 주면 된다.
- 라즈베리파이 2번 pin - 디스플레이 보드 5V pin
- 라즈베리파이 6번 pin - 디스플레이 보드 GNO pin

이제 영상만 참고하여 끝까지 가면 된다. 다음 포스팅에서는, 초기 설정을 해보자.
youtu.be/cUScoj-n6zg
